| 新聞資訊 | 發(fā)布日期：2023-8-31 發(fā)布者：住野精工 |
PP無紡布調機以及提升過濾調試
熔噴(PP）無紡布生產過程中，因為牽扯到溫度、氣壓、模具、轉速等方面的參數配比，所以需要進行不斷的磨合和調試，才能讓產品達到最佳效果。
以下是在實際生產過程所總結的經驗，供參考：
一：調機流程
1、在較高溫度和風壓條件下 ，把布做得更柔軟；
2、依次慢慢降低模頭溫度、熱風溫度，至布剛看起來有點硬；
3、記錄此時的模頭溫度和螺桿溫度；
4、調整風壓、熔體擠出量、收網距離，讓布做的更柔軟一些；
5、調整收卷速度，達到充分牽引的效果；
6、駐極根據收網速度，一般加兩道駐極即可，靜電壓在40kv-60kv,駐極棒距離布面5-7厘米，收網速度慢加一道靜電即可，可以選擇加正電，也可以選擇加負電，可以通過試驗來確定。
二：調機起始參數設置
1、螺桿溫度：設置190度，230度，230度，...，230度，270度（1500熔指的料不超過270度，可以為260度）；
2、模頭溫度：252度，252度，...，252度（一般為240度-255度）；
3、快速換網器，計量泵，模頭濾網：240度；
4、加熱煲溫度：300度，熱風溫度：240度；
5、風壓：0.2-0.5MPa（一般低溫PP料，風壓可以選擇小一點，中高溫料、熔指1300左右的料風壓可以大一點）；
6、收網距離：15-19厘米；
7、風口大小與噴絲板尖到風刀平面的距離一致，1-2mm；
8、螺桿轉速適中或偏小一點（風壓小，擠出量可以小一點，風壓大，擠出量可以大一點）。
三：調機異常情況處理
1、假如在推薦的比較高的溫度下，布仍然不柔軟，可能溫度感應有問題，或者溫度控制溫度有問題，直接繼續(xù)提高溫度，至調出柔軟狀態(tài)的布；
2、假如風壓在0.2Mpa以下，模頭溫度在210度附近或者以下，即有飛花的現(xiàn)象，可能熔噴PP料熔指異常，或者溫度感應異常，風壓顯示異常，或者風道風口大小角度異常，需要聯(lián)系設備廠商或原料廠商，排除異常；
3、建議大設備使用低溫料，建議小設備使用中高溫料；
4、一般加到很高溫度，布仍然不軟，或者開始發(fā)脆，繼而進一步調高溫度，布開始發(fā)軟，一般而言是設備本身存在問題，建議聯(lián)系設備廠商，或者是料存在嚴重質量問題；
5、駐極母粒的加入，一般需要通過調整合適的工藝參數來匹配，不同的駐極母粒，對應的工藝參數也不盡相同，均可以按照本快速調機流程調至最佳狀態(tài)，再對比性能；
6、駐極母粒的添加量越大，靜電效果越佳，但對成布的影響越大，需要做到均衡，前提是要把布做好。
四：應用案例(溫度設置)
1、螺桿溫度：190度，230度，230度，...，230度，260度；
2、模頭溫度：240度，240度，...，240度；
3、快速換網器，計量泵，模頭濾網：245度；
4、加熱煲溫度：300度，熱風溫度：220度。
纖維在空氣中容易被氧化，特別是在比較高的溫度下，所以一般情況下，需要模頭溫度和熱風溫度低一些，螺桿溫度高一些，同時，過濾的位置，溫度需要高一些，從而降低堵模頭的頻率。
五：關于靜電衰減的說明
提高熔噴布空氣過濾的效率，還需要通過駐極處理，及添加駐極母粒，以提高其靜電吸附力，更有效地過濾氣體載體中的亞微粒子。
1、熔噴布通過駐極處理之后，除了駐極母粒可以帶上靜電，熔噴PP料也可以帶上靜電，添加量很少的駐極母粒上帶的靜電對濾效的貢獻一般而言是10-20%左右，而且這個靜電是比較穩(wěn)定的，在合適的儲存條件下，衰減很慢，而熔噴PP料也可以帶上大量的靜電，可以貢獻非常大的濾效提高，但是衰減也很快；
2、濾效的下降不等同于駐極母粒靜電的衰減，但是熔噴PP的靜電衰減，卻可能讓濾效下降很快；
3、在比較高的模頭溫度和熱風溫度條件下做出來的布，看上去軟，但是其韌性卻不足，隨著時間的延長，布會發(fā)脆，并引發(fā)濾效的下降；
六：濾效提升調試辦法
1、要想做出濾效穩(wěn)定的布，首先要在不加駐極母粒和駐極處理的條件下，要求做出的熔噴布基礎物理濾效更高一些，在此基礎上，可以加入駐極母粒，不加駐極處理，測試濾效的差異，好的駐極母粒不加駐極處理，依然可以通過收卷過程產生的靜電，從而提高熔噴布的濾效；
2、一般而言，熔噴布的基礎物理濾效需要達到60%-80%，再通過駐極母粒的加入和駐極處理，可以達到比較穩(wěn)定的濾效。

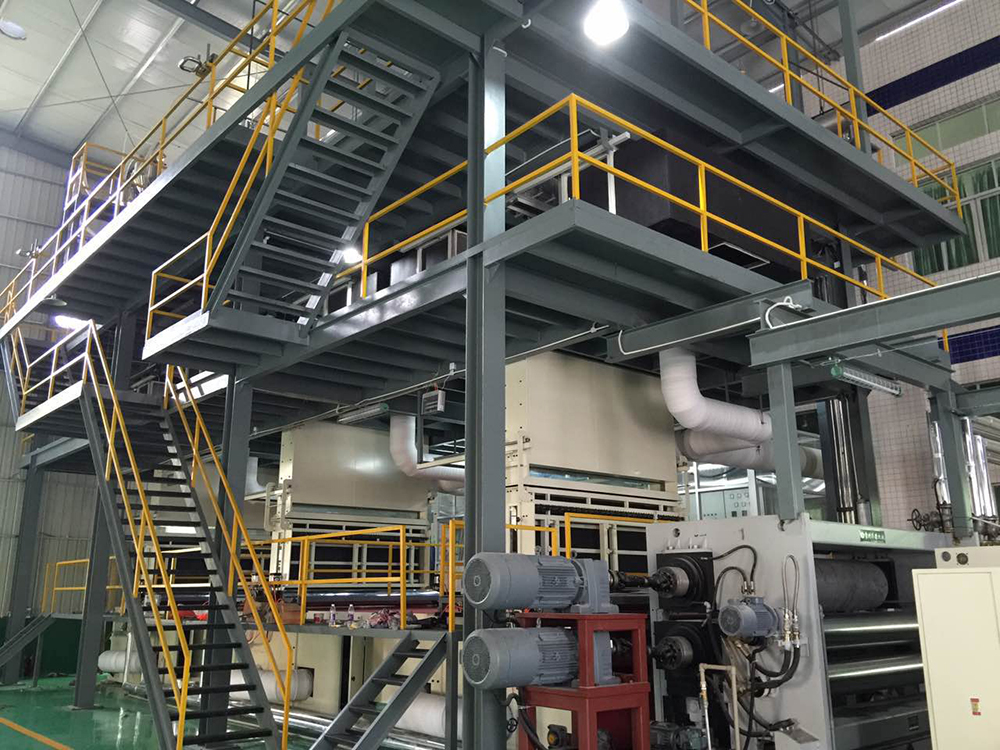

南京住野精工機械有限公司是一家集科研、生產、銷售于一體的高科技企業(yè)，一貫堅持誠信、平等、客戶利益至上的經營理念，為了更好地提升設備的品質，步入更專業(yè)化規(guī)范化的生產軌道。我們分別成立了塑料片材板材、流延、雙向拉伸、非織造無紡布熔噴布、淋膜復合，再生造粒環(huán)保回收系統(tǒng)和涂布機制造系統(tǒng)等七大類設備的獨立研發(fā)技術中心和生產部門。提供專業(yè)的全套技術方案以滿足每位客戶的特殊使用需求。其中，關于擠出紡織制造類，有SMS生產線，S,SS,SSS生產線，PP非織造布生產線，PP熔噴布生產線。
